全自动安全阀研磨机

安全阀是一种自动阀，密封面大多为硬金属的平面密封结构，质量要求特别高，密封面平整度、光洁度越高，密封性能越好。为达到上述目的本型号研磨机采用阀座动态研磨、阀瓣多方向、多轨迹的运动研磨方式，配上的大直径高硬合金研磨板，保证了研磨质量。而且使用十分方便，适用范围广。

动态研磨机与手工研磨相比，可提高工作效率和减轻劳动强度，并且保证了研磨质量。

一、作业原理及性能特点

1、阀座动态研磨机的作业原理是采纳了手工研磨高质量和机械研磨快速、省力的长处。

2、阀瓣研磨工位为三重研磨轨迹，可对阀瓣密封面进行多方位高效、全面的修复。配上大直径φ450mm高硬合金研磨板，可同时研磨多种不同规格、型号的阀瓣。

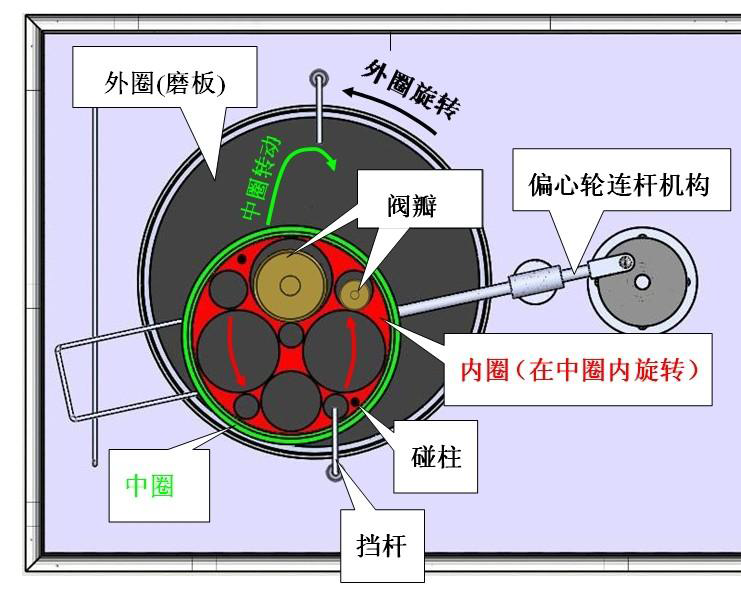

三重研磨轨迹动作方式：

 第一轨迹：外圈研磨板逆时针旋转。

 第二轨迹：中圈通过偏心轮连杆机构，作顺时针椭圆轨迹运动。

 第三轨迹：碰柱撞击档杆，带动多孔板内圈在外圈内逆时针旋转。

（外形参考图）

二、技术参数

1、SFX-150T型适用通径DN32～150mm安全阀，是阀座、阀瓣双工位旋转结构。

2、单相220V民用电驱动；

3、进口组件变频调速。

三、配置及附件

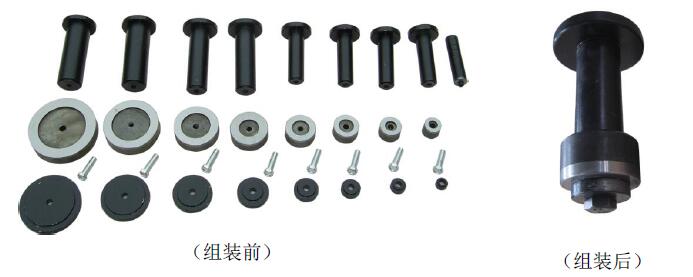

1、用于研磨阀座的组合式高硬合金磨头DN20、25、32、40、50、65、80、100、150mm共九档规格。

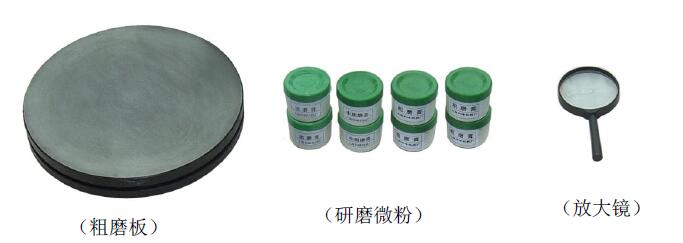

2、粗磨阀瓣的φ300mm铸铁粗磨板一块， 用于手工粗磨损坏严重的阀瓣。

3、粗、细研磨微粉各四盒，共八盒。

注意：粗研磨微粉仅用于手工粗磨，不可用于机磨。
